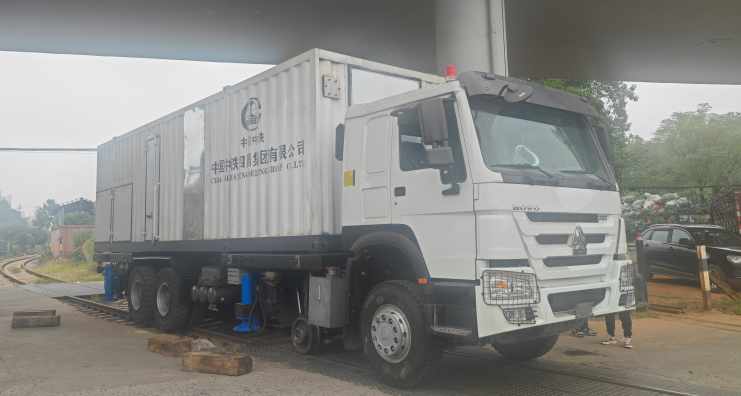

公鐵兩用焊軌車
發布時間：2024/12/19 15:32:27
1. 設備特點及用途
公鐵兩用焊軌車是我公司最新研制的，具有自動化程度高、可自主運行、可聯掛牽引、綜合作業效率高、可靠性高、擁有我國自主知識產權等特點，能滿足標準軌距鐵路線上移動焊接施工作業。滿足標準軌距線路上鋼軌的焊軌車輛施工，配套使用鋼軌焊接設備，實現線路上鋼軌移動焊接施工作業。
環境條件：
| 作業環境溫度 | -20℃～+45℃ |
| 非工作狀態承受風力 | ≤11級 |
| 作業海拔高度 | ≤2000m |
| 最濕月月平均最大相對濕度 | 不大于95%（該月月平均最低溫度為25℃） |
| 應能承受風、沙、雨、雪的侵襲及清洗時水和清潔劑的使用 | |
| 線路條件： | |
| 標準軌距線路上: | |
| 軌距 | 1435mm |
| 最大坡度 | 40‰ |
| 通過最小曲線半徑 | 180m |
| 道最大外軌超高值 | 120mm |
| 限界 | 符合GB146.1-1983《標準軌距鐵路機車車輛限界》的規定 |
2. 設備構成
公鐵兩用焊軌車采用輪胎式、鋼輪式兩種走行方式，其中輪胎式和過軌式均采用輪胎的驅動方式。車輛主要由貨車底盤、副車架、過軌走行系統、支撐橫移系統、液壓系統、電控系統、附件等。
2.1 貨車底盤
貨車底盤主要采用中國重汽牌6X4型載貨汽車底盤，底盤型號為ZZ1257V5847B1；燃油類型為柴油，配備的輪胎為前輪11.00R20充氣胎、后輪12.00-20型橡膠實芯輪胎。發動機采用 WP12.380E22發動機 380馬力。變速箱采用重汽HW19710，駕駛室采用HW76。
2.2 鋼輪走行系統
車輛前后均采用單軸支撐。輪軸通過導框軸箱彈簧支撐系統進行支撐。通過軸箱與導框之間的間隙，使輪軸轉動，從而使車輛轉向。其通過螺栓連接在車架上，通過油缸動作進行升降。輪軸系統軸承采用中國鐵路軸承197726型。其為免維護型軸承。
2.3 橫移支撐系統
支撐橫移主要是用于車輛便于上下道使用，以及焊軌時固定車輛時使用。其采用的原理是蟹型橫移的方式。具有三組油缸，兩組支撐一組橫移。其油缸動作油源采用液壓系統，液壓系統采用汽車變速器上的取力器聯接齒輪液壓泵進行驅動，通過遙控控制油缸動作。
2.4 操作模式
車輛走行部分的操作均在駕駛室操作，其操作主要包括車輛的驅動、輪胎的轉向、速度的控制。支撐的升降橫移油缸操作采用遙控操作，油缸的動作的操作采用遙控操作。
3. 車輛性能參數
車輛性能參數
| 整車總質量 | 約40t（含焊機集裝箱） |
| 底盤質量 | 9650kg |
| 適用作業道床類型 | 標準軌距有砟、無砟道床 |
| 走行速度（輪胎走行） | 0~80km/h |
| 走行速度（鋼軌走行) | 0~15km/h |
爬坡能力（輪胎負重） | 30% |
| （鋼輪負重） | 40‰ |
| 鋼輪通過最小曲線半徑 | 180m |
| 車輛功率 | 380PS/285kW |
| 油箱 | 400L |
| 液壓系統壓力 | 16MPa |
| 液壓油箱容積 | 130L |
主要基本尺寸
| 線路軌距 | 1435mm |
| 輪胎走行軸距 | 5825+1350mm |
| 輪距 | （前）2041mm/（后）1524/2176mm |
| 鋼輪走行定距 | 6260mm |
| 鋼輪直徑 | 500mm |
| 運輸外形尺寸（長×寬×高） | 11890×2690×3813mm（含焊機集裝箱） 10150×2690×2958mm（不含焊機集裝箱） |
